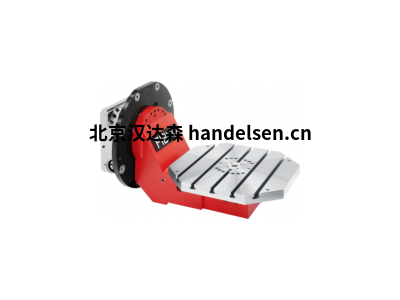

FIBROPLAN NC2.01.0180.1.0.00.00
FIBRO转台类型：2轴NC组合
FIBRO呈现的是一个完全重新设计的系列，有着高功率的(XXL)超大型旋转移动工作台。相比第一代，它的轴承直径及重型定位器的刚度都显著增长 - 而成本几乎不变。满足一直增长的，对于(用于)满足风力涡轮机，轴承，发电机，齿轮箱和建筑设备的复杂组件机械制造的需求是这个新的重型转台的设计初衷。
由于选择了最大可能直径的预紧径向/轴向组合轴承，因此在径向和端面跳动方面具有很高的精度
适应高加工力和扭矩
液压工作台夹具，可提高静强度，同时释放齿轮系统
通过预紧轴承和可调节的蜗轮传动装置，实现同步加工方面的可靠性，可实现接近零的游隙
精心的结构设计，具有较高的操作安全性和较长的使用寿命
终身润滑，维护成本低
批量生产的标准模型种类繁多，可从模块化补充系统中选择多种变体
多轴设计和滑台组合
带托盘夹紧装置和托盘的设计
特殊应用的特定解决方案
FIBRO转台应用范围
传输负载超过400吨
定位和(圆形)旋转及多轴同时加工
在模块化系统可作为独立的转台或旋转移动台使用
有额外的倾斜轴，非常适合风电轮毂加工
优势特性
滚子轴承有着极高的效率，极低功耗和极小的热量
双驱动器有着极高的精度，较低的回程间隙
为达到极高刚度进行了能流优化设计
加载的轴向/径向轴承(适有着)具有高抗弯刚度和极好的平面及圆形加工精度
在μ-范围内有着极高的几何精度
高分辨率编码器，出色的定位精度(高达±2")和重复精度(高达±0.25")
分度台液压锁紧装置有极高的切向刚度，不受驱动装置部件压力
FIBRO转台技术亮点
灵活的定位，精度为±2弧秒
在μm范围内的径向和轴向同心度方面具有很高的重复性
预载重型轴向-径向轴承组合吸收径向和轴向力
通过液压桌面夹紧增加切向力并减少齿轮上的负载
借助预加载的轴承和电夹紧驱动器(双驱动器)，为旋转铣削和同时加工提供了完美的装备
基于模块化设计的不同类型，配置级别和变体，具有更大的灵活性
经测试的可靠性，减少的维护费用，更长的使用寿命和较低的能耗带来了更大的收益
FIBROPLAN NC2.01.0180.1.0.00.00
